Projeto · 2025

Peças de reposição para equipamentos de academia

Em 2025, atendemos uma academia com quatro peças quebradas, distribuídas entre esteira, bicicleta e elíptico. Não entregamos apenas a peça: realizamos o diagnóstico no local, projetamos uma nova versão, com reforço quando necessário, testamos com a equipe de manutenção e validamos antes de a peça entrar em uso.

Ano
2025
Cliente
Academia, nome mantido em sigilo
Prazo médio
15 a 45 dias, conforme a complexidade
Recursos
Diagnóstico no local, projeto no SolidWorks, impressão 3D (ABS, nylon e TPU) e testes de esforço

O cenário

Quando uma peça de um equipamento de academia quebra, a peça original pode ser muito cara, o fabricante pode ser estrangeiro e demorar a entregar, ou o equipamento pode ser antigo e ter peças difíceis de encontrar no mercado. Nosso trabalho não é apenas vender uma peça: é resolver o problema da peça quebrada, do diagnóstico à validação em uso.

Como atuamos

  1. 1Vamos até a academia e recolhemos a peça quebrada.
  2. 2Estudamos a dinâmica de uso da peça e a forma como ela se rompeu.
  3. 3Projetamos o novo modelo no SolidWorks. Como as peças originais são injetadas, criamos estruturas de reforço quando necessário e escolhemos o material, entre ABS, nylon e TPU, conforme a peça.
  4. 4Instalamos a peça no equipamento para os testes de esforço, realizados com a equipe de manutenção da academia e um de nossos projetistas.
  5. 5Com o teste de esforço validado, o cliente mantém a peça em uso durante o horário comercial.

Braço da esteira

A parte lateral do braço, que se encaixa na estrutura lateral da esteira, quebrou.

Durante a verificação do encaixe, os sensores desse tipo de esteira foram protegidos com fita.

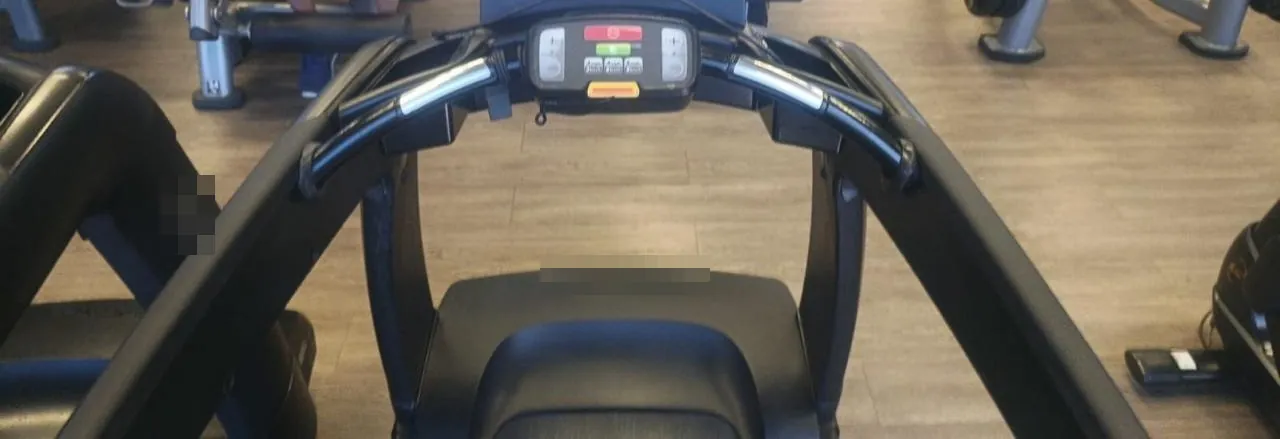

  • Esteira de academia vista de frente, com o console e os braços laterais

    A esteira da academia

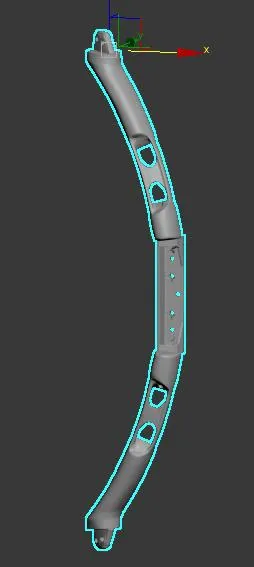

  • Modelo 3D de um braço curvo com furos de fixação

    Modelo 3D do braço

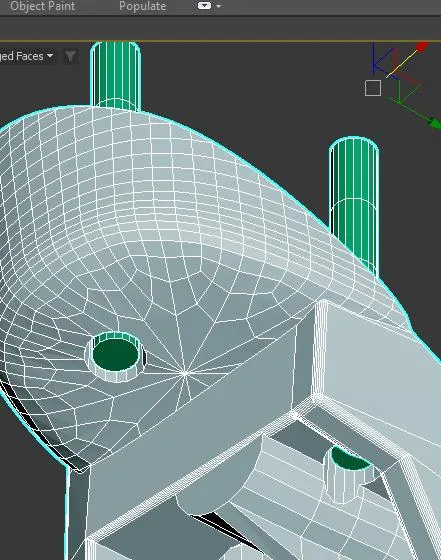

  • Modelagem 3D de uma peça em um software, com a malha e cilindros de fixação

    Modelagem 3D, em desenvolvimento

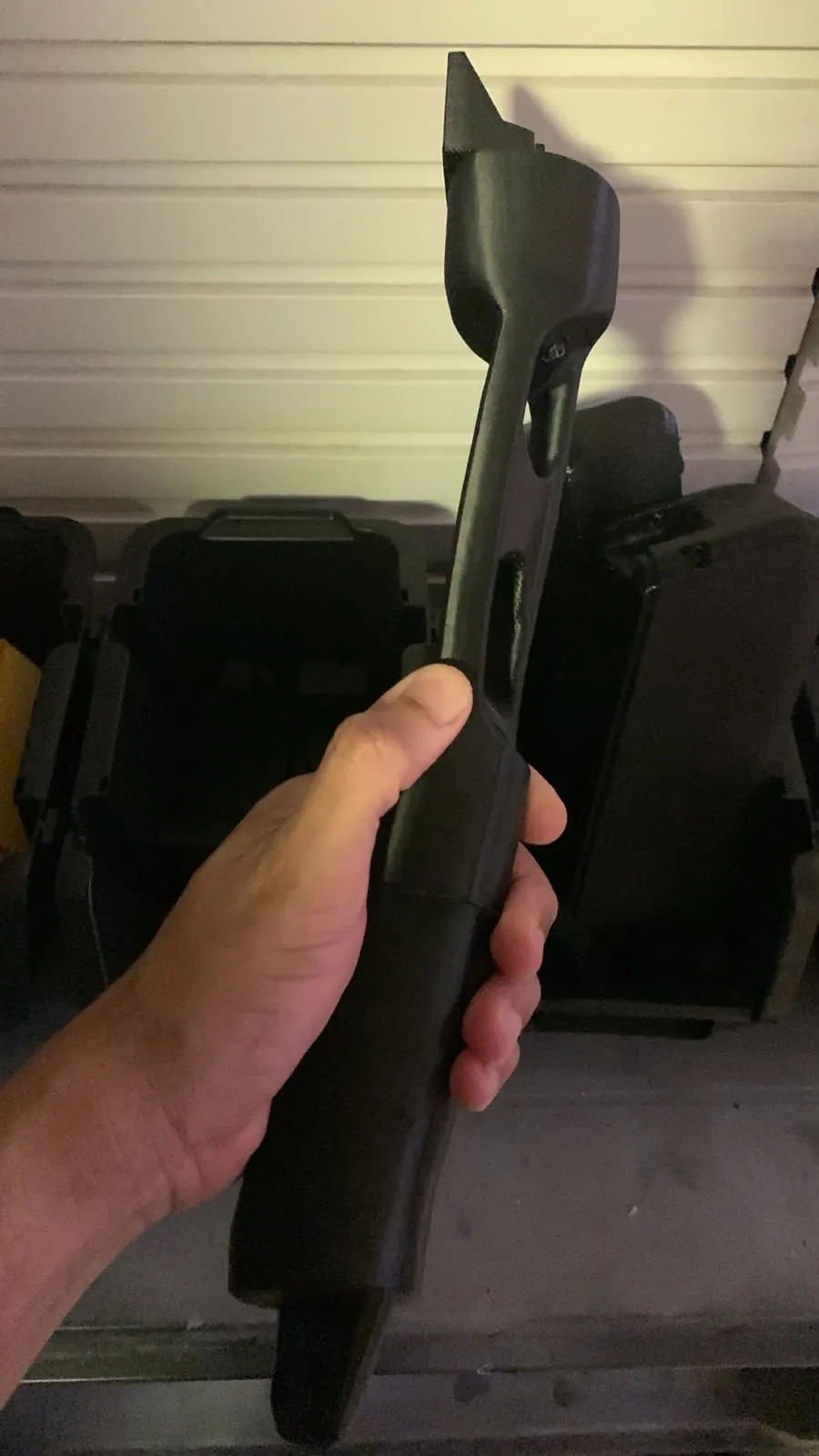

  • Braço novo, em polímero preto, segurado na mão

    Braço novo, em polímero

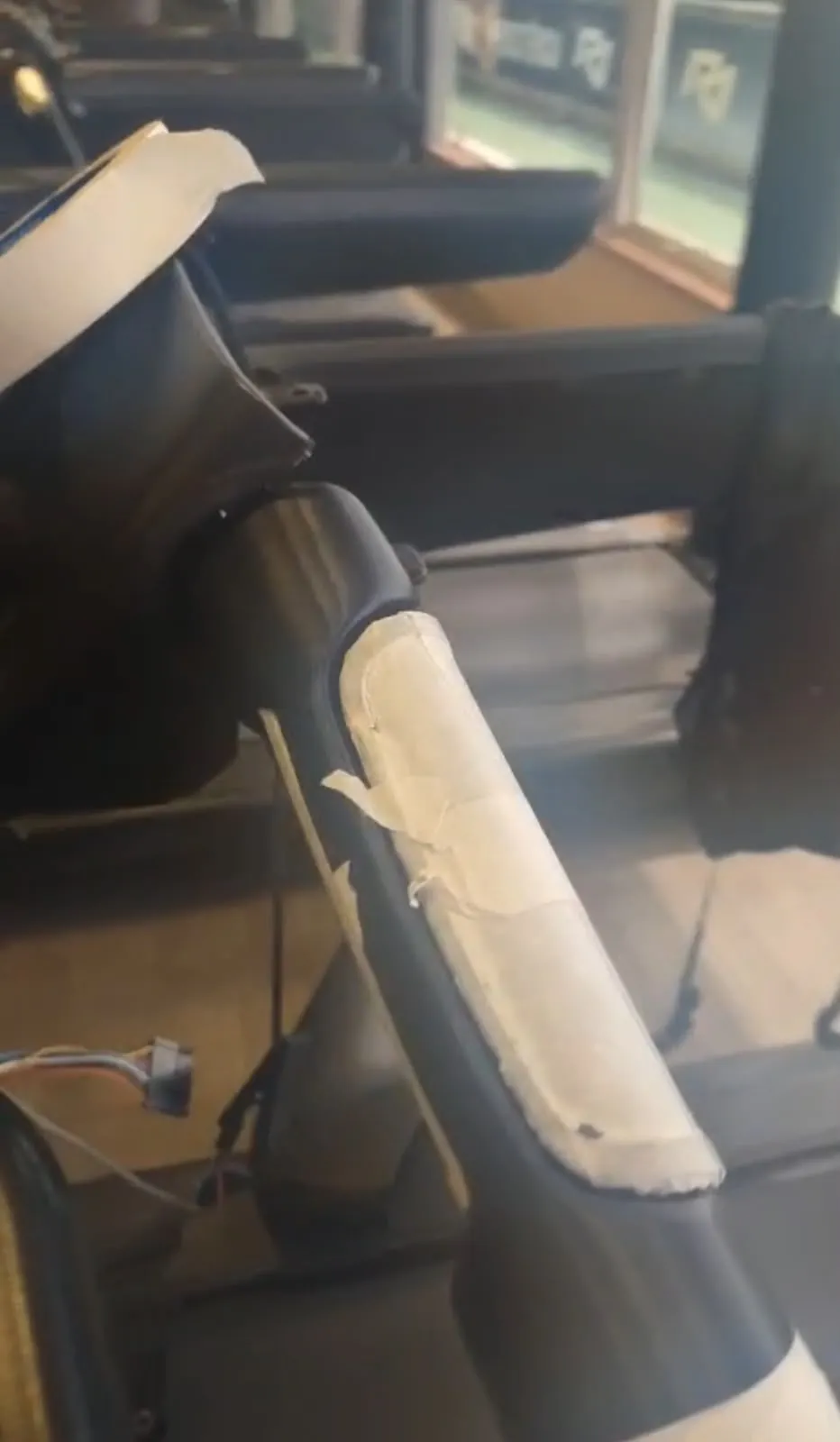

  • Verificação de encaixe na esteira, com os sensores protegidos por fita

    Verificação do encaixe, com os sensores protegidos por fita

Pedal

A estrutura central do pedal quebrou por desgaste normal de uso.

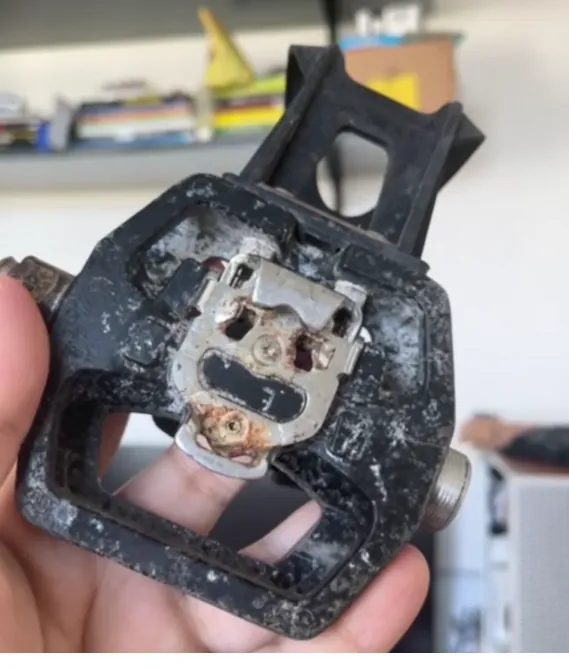

  • Pedal original desgastado, com a estrutura central danificada, segurado na mão

    Pedal original, desgastado

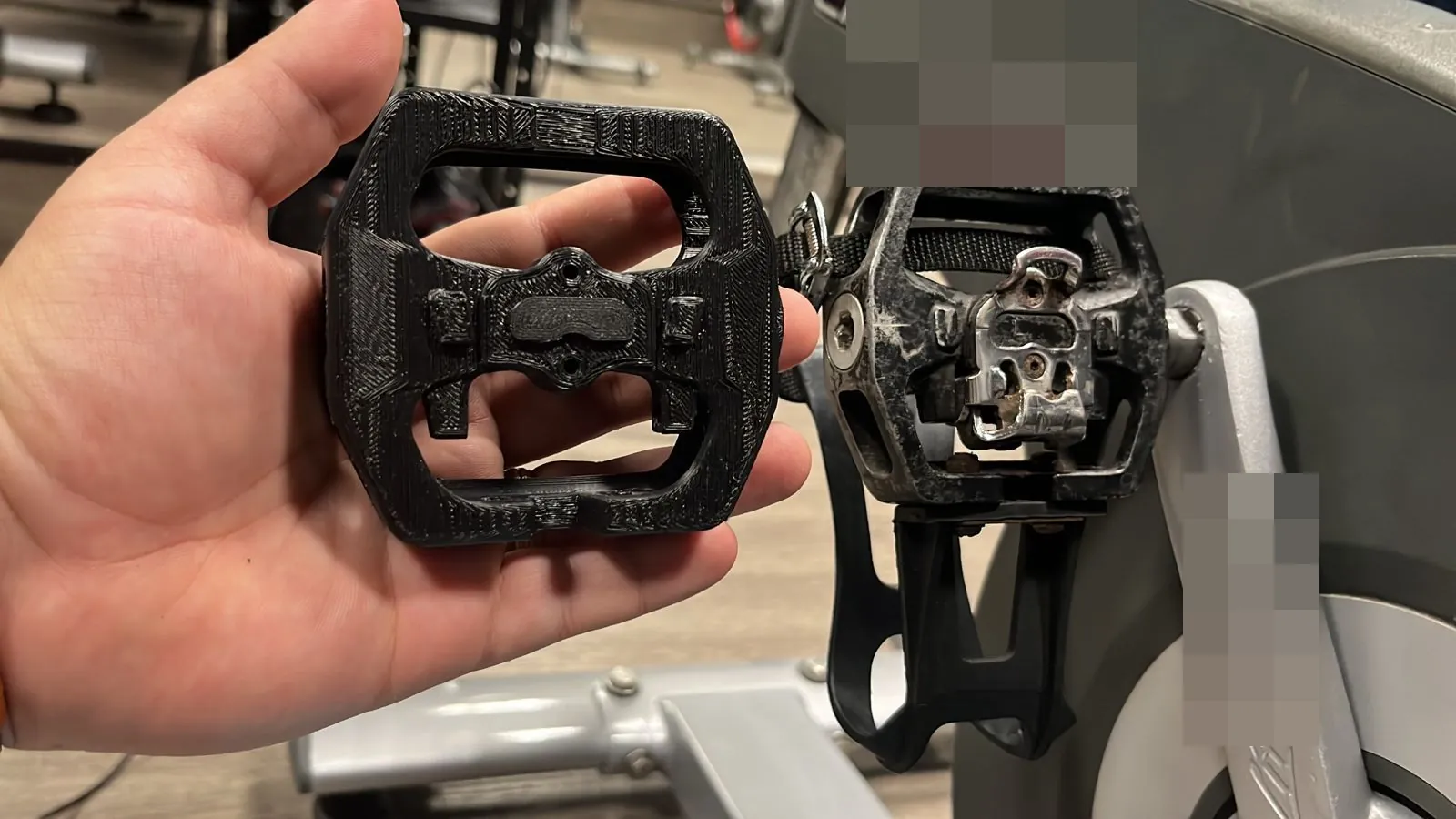

  • Pedal novo, em polímero preto, ao lado do pedal original, em uma bicicleta

    O pedal novo (à esquerda) ao lado do original

Proteção do elíptico

A proteção quebrou internamente em razão de uma colisão.

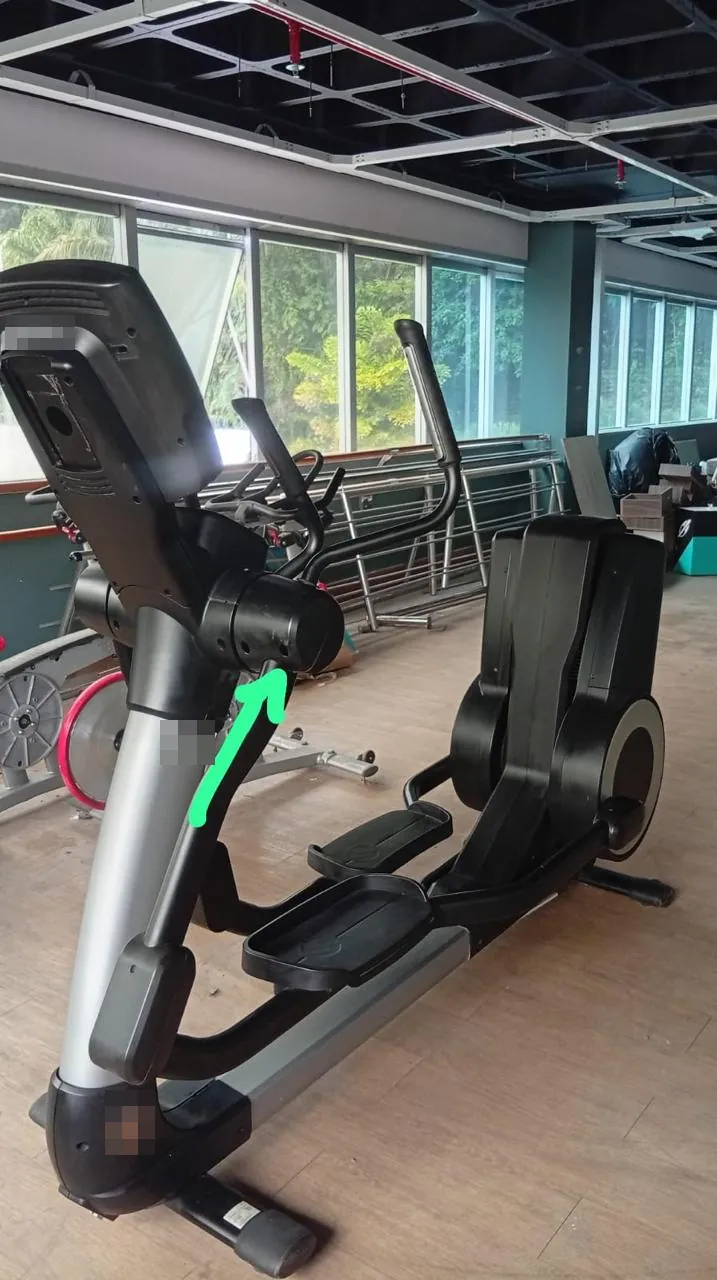

  • Elíptico de academia com uma seta verde indicando onde fica a proteção

    Localização da peça no elíptico

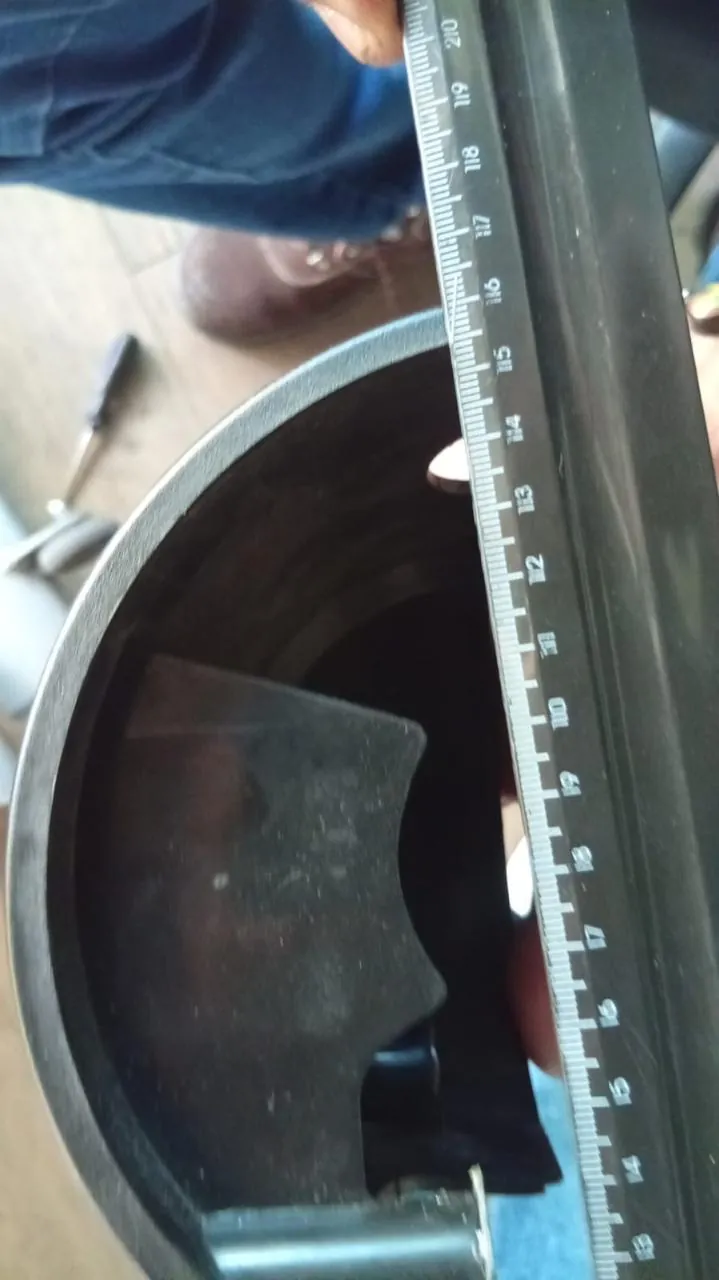

  • Medição com régua do interior do encaixe da proteção

    Medição do encaixe

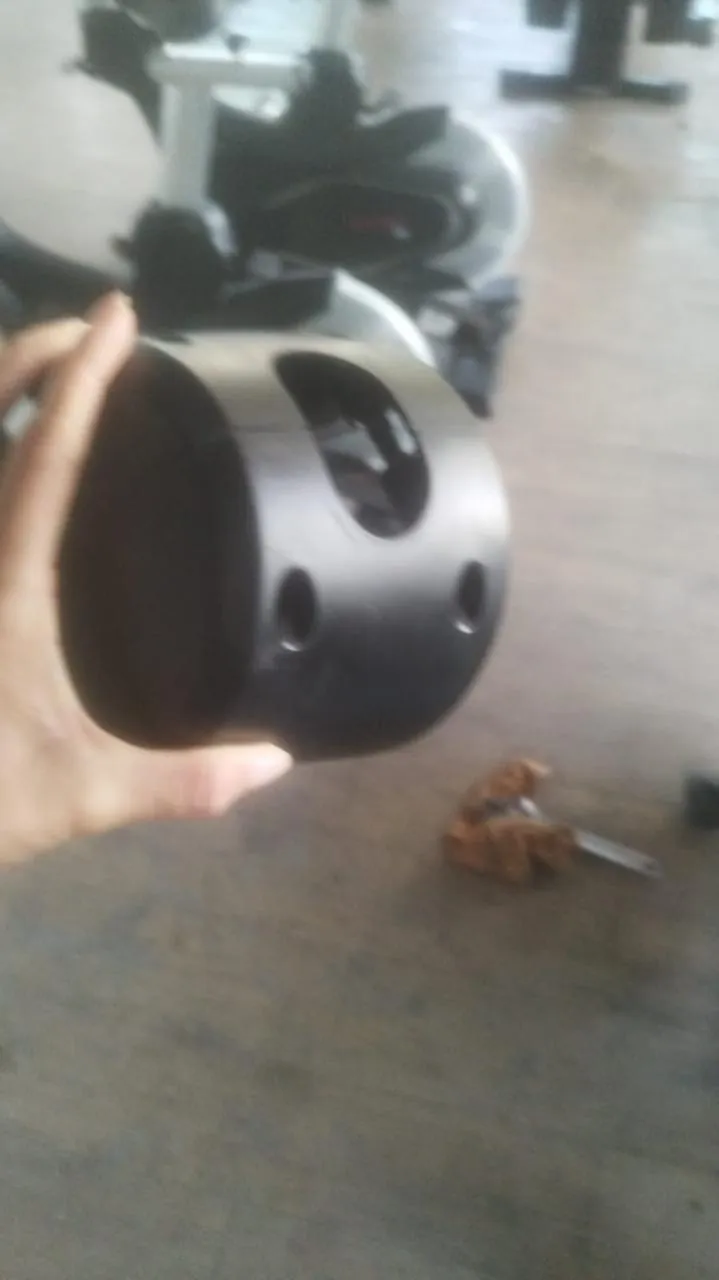

  • Proteção cilíndrica preta com furos, segurada na mão

    A proteção, vista de outro ângulo

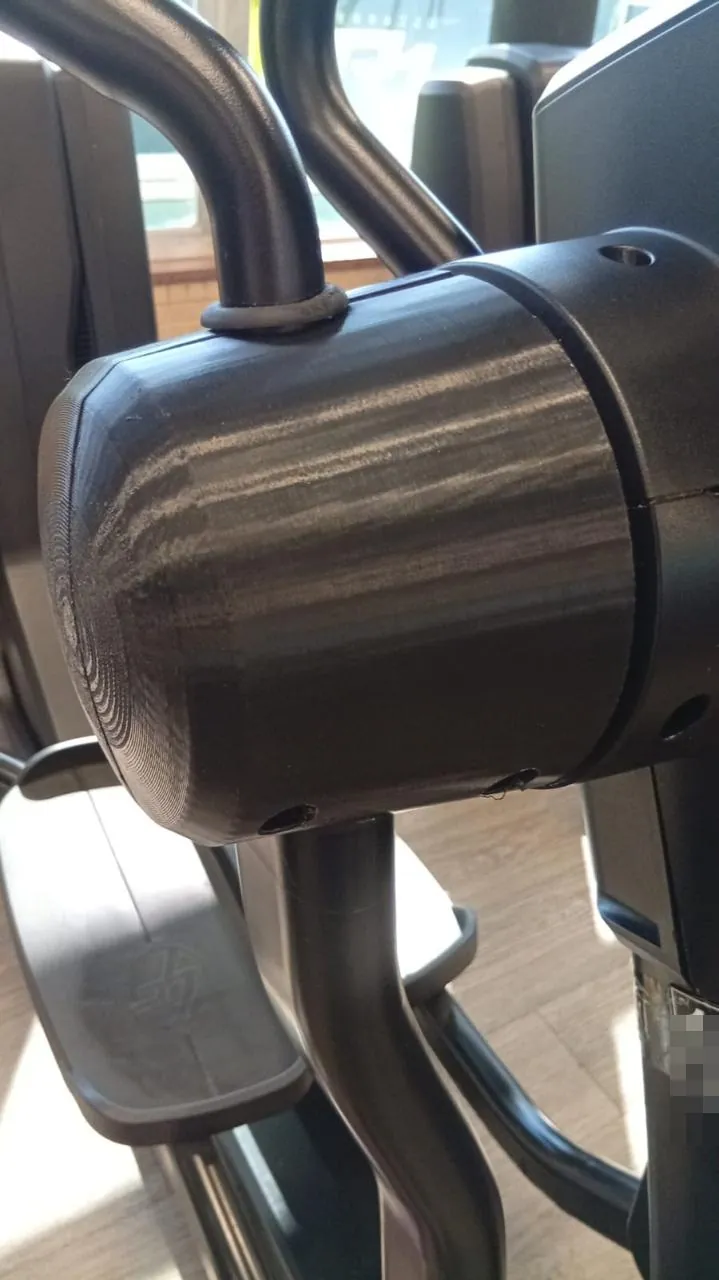

  • Proteção nova instalada no braço do elíptico

    A proteção nova, instalada

Suporte do monitor da bicicleta

O suporte original estava se rompendo por causa do peso das pessoas que se apoiavam nele para subir na bicicleta.

Recriamos o suporte com um projeto diferente do original e reforçado.

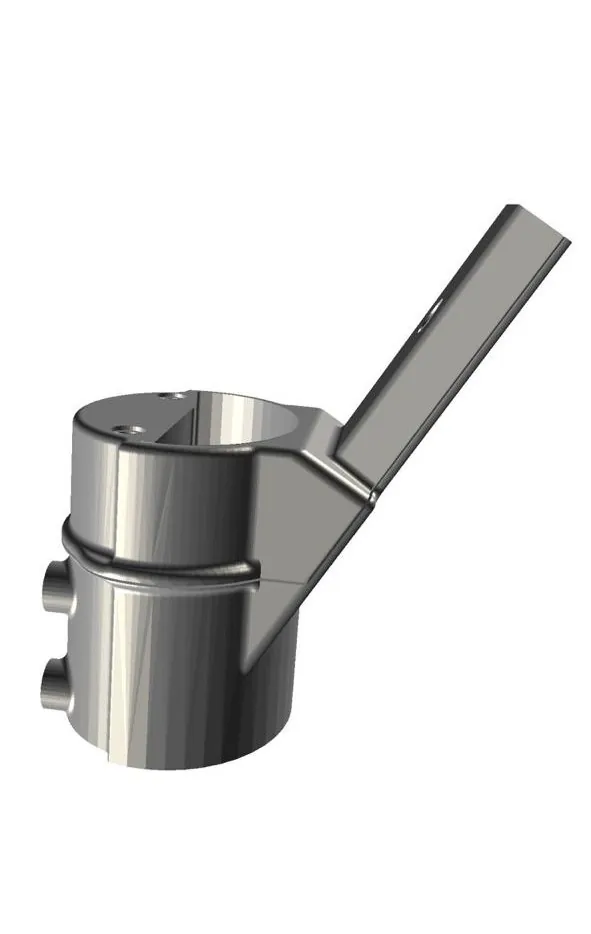

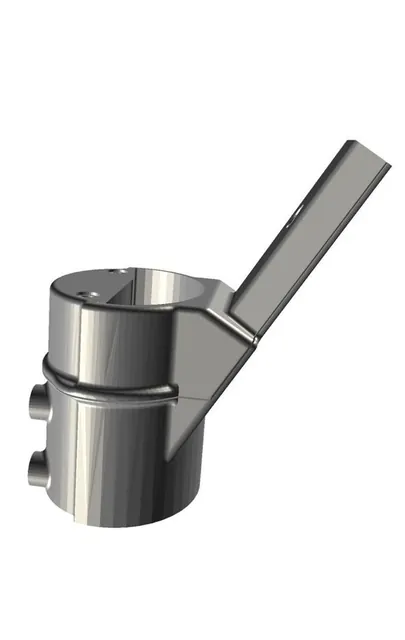

  • Modelo 3D de um suporte cilíndrico com um braço reforçado

    Modelo 3D do novo suporte

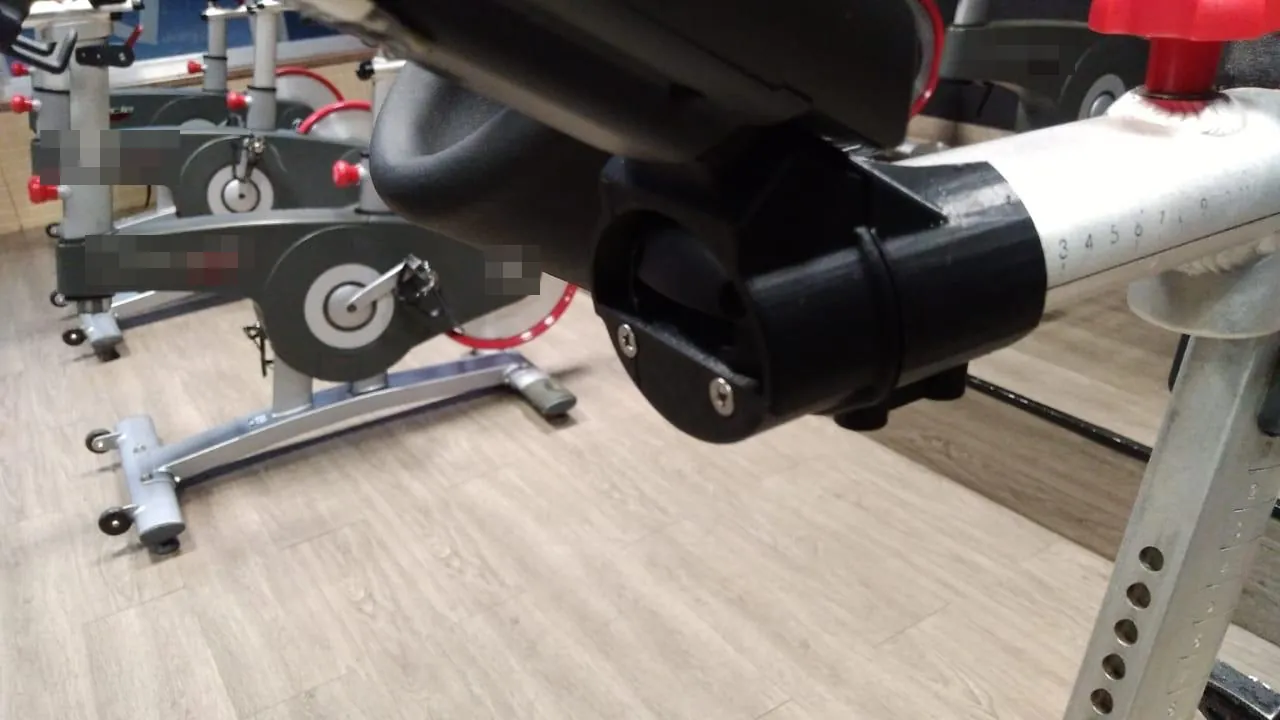

  • Suporte novo, preto, instalado no guidão de uma bicicleta de academia

    O suporte novo, instalado na bicicleta

  • Detalhe do suporte novo instalado na bicicleta

    Detalhe do suporte instalado

Veja os materiais e as tecnologias em impressão 3D, em modelagem 3D e em engenharia reversa.

Este projeto faz parte da solução Peça de reposição quebrada ou importada.

Não vendemos apenas peças de reposição: prestamos consultoria completa para resolver o problema da peça quebrada, do diagnóstico no local à validação em uso.
